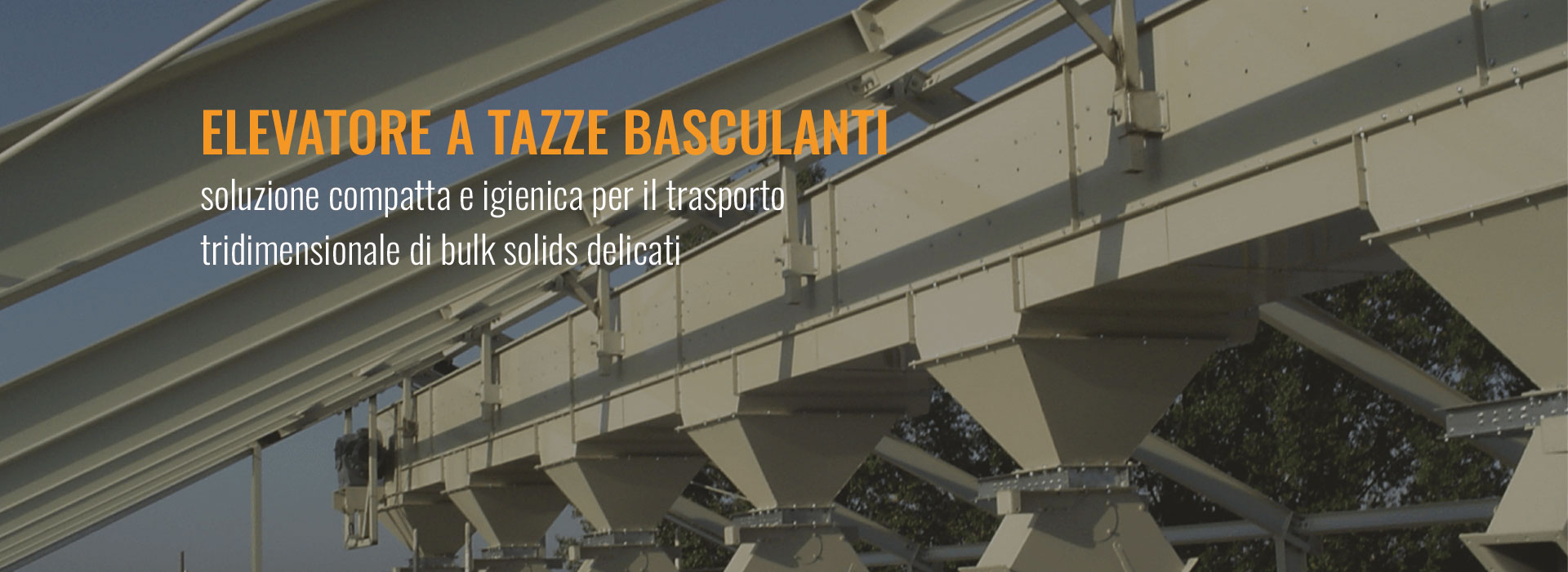

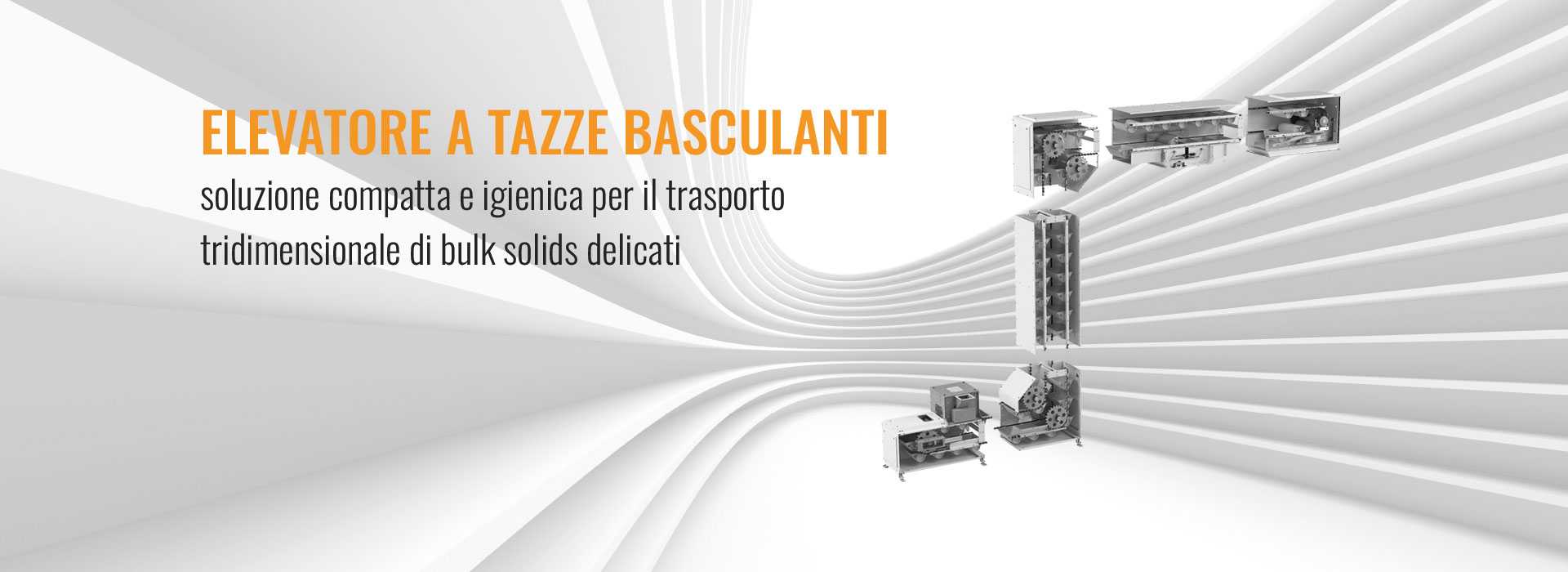

ELEVATORE A TAZZE BASCULANTI

Soluzione compatta e igienica per il trasporto tridimensionale di bulk solids delicati

PANORAMICA:

L’elevatore universale è un sistema modulare a tazze basculanti capace di combinare sollevamento verticale, tratti orizzontali e curve a 90 ° nello stesso trasportatore. Il prodotto rimane nella medesima tazza dall’alimentazione allo scarico, eliminando punti di trasferimento, dispersione di polvere e rotture di particelle. Con cinque taglie di tazze, la gamma copre portate da 5 a 150 m³/h con consumi energetici contenuti.

FLUSSO DI PROCESSO E COMPONENTI CHIAVE

FASE	DESCRIZIONE OPERATIVA
Alimentazione controllata	Il Drum Feeder sincronizza il riempimento di ogni tazza, assicurando tenuta del prodotto e riempimento uniforme; disponibile l’opzione Forced Feeding con coclea di spinta per polveri difficili.
Sollevamento pendolare	Tazze sospese su doppia catena lubrification-free che scorrono su guide anti-usura; un tensionatore pneumatico mantiene costante la trazione e prolunga gli intervalli di manutenzione.
Curve e layout 3-in-1	La costruzione modulare consente configurazioni a “Z”, “O”, “E” o “T”, includendo più livelli con tratti orizzontali e verticali in un unico corpo macchina.
Scarico dolce (rotazione 360°)	Outlet elettropneumatici ribaltano le tazze in testa o sui tratti orizzontali, garantendo svuotamento completo senza urti meccanici.
Sanificazione rapida	Versione CIP integrata con ugelli interni che lavano catene e tazze senza smontaggi; il drawer system nei tratti inferiori facilita la rimozione dei residui.

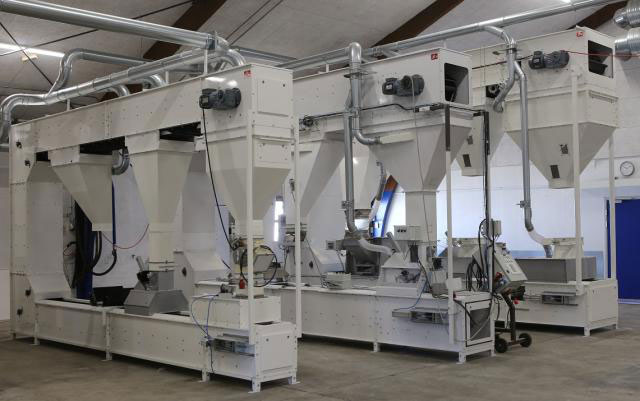

Elevatori a tazze basculanti per il trasporto orizzontale e/o verticale. Ideale per trasporto di semi e prodotti granulari che necessitano di una cura particolare.

CARATTERISTICHE TECNICHE DISTINTIVE

Capacità modulare: 5 – 150 m³/h in funzione della taglia tazza e del grado di riempimento.

Tipi di tazza: polipropilene food-grade, AISI 304/316 o FRB in acciaio con cuscinetti sigillati; varianti antistatiche o metal-detectabile.

Catene lubrication-free per evitare contaminazioni da olio; disponibili guide dedicate per prodotti abrasivi.

Tensionamento pneumatico parallelo con controllo corsa; riduce l’usura ed evita fuori-allineamenti.

Drawer system nei tratti orizzontali inferiori e porte di servizio su tutte le sezioni per ispezioni rapide.

Protezione elettronica da sovraccarico sul gruppo motore-riduttore.

Design chiuso o easy-clean conforme ai Reg. (CE) 1935/2004 e 10/2011; disponibile versione riscaldata o isolata.

AMBITI DI APPLICAZIONE

SETTORE	PRODOTTI TIPICI	NOTE DI PROCESSO
Food & Fine Chemicals	Snack, cereali, cacao, spezie, enzimi	Trasporto tra essiccatori, tostatori, granulatori, confezionatrici.
Grain, Seed & Feed	Semi selezionati, malto, pellet estrusi per pet-food e aqua-feed	Preserva integrità e germinabilità, evitando la formazione di fines.
Industrial Bulk	Pigmenti, catalizzatori, fertilizzanti, minerali	Layout 3-in-1 riduce punti di trasferimento e polveri.

VANTAGGI PER L'UTILIZZATORE

Integrità del prodotto: riempimento separato, velocità ridotta e rotazione controllata preservano forma, aroma e densità.

Flessibilità impiantistica: un solo trasportatore copre più piani, curve e punti di carico/scarico.

Igiene e cambio lotto: CIP integrato, drawer system e superfici food-grade minimizzano i tempi di fermo.

Efficienza operativa: catene senza lubrificazione, tensionamento pneumatico e overload control garantiscono cicli continui.

Riduzione emissioni: design chiuso; aspirazione polveri necessaria solo in alimentazione e scarico.

Grazie a queste caratteristiche, l’elevatore a tazze basculanti rappresenta una soluzione premium per il trasporto delicato, sanificabile e altamente configurabile nell’industria alimentare, chimica fine, pet-food e bulk industriale.
